不干胶模切不能排废怎么办？

来源：华益包装发布时间：2022-03-20 22:21nbsp; 点击量：

TAG： 不干胶模切，不干胶模切排废，不干胶模切不能排废，不干胶模切怎么排废

标签模切中排废易断裂？这些问题和方法要记牢！！！

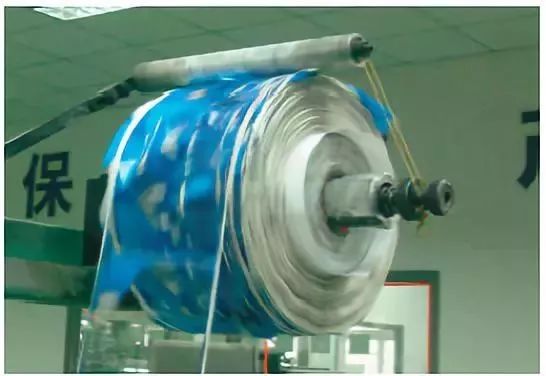

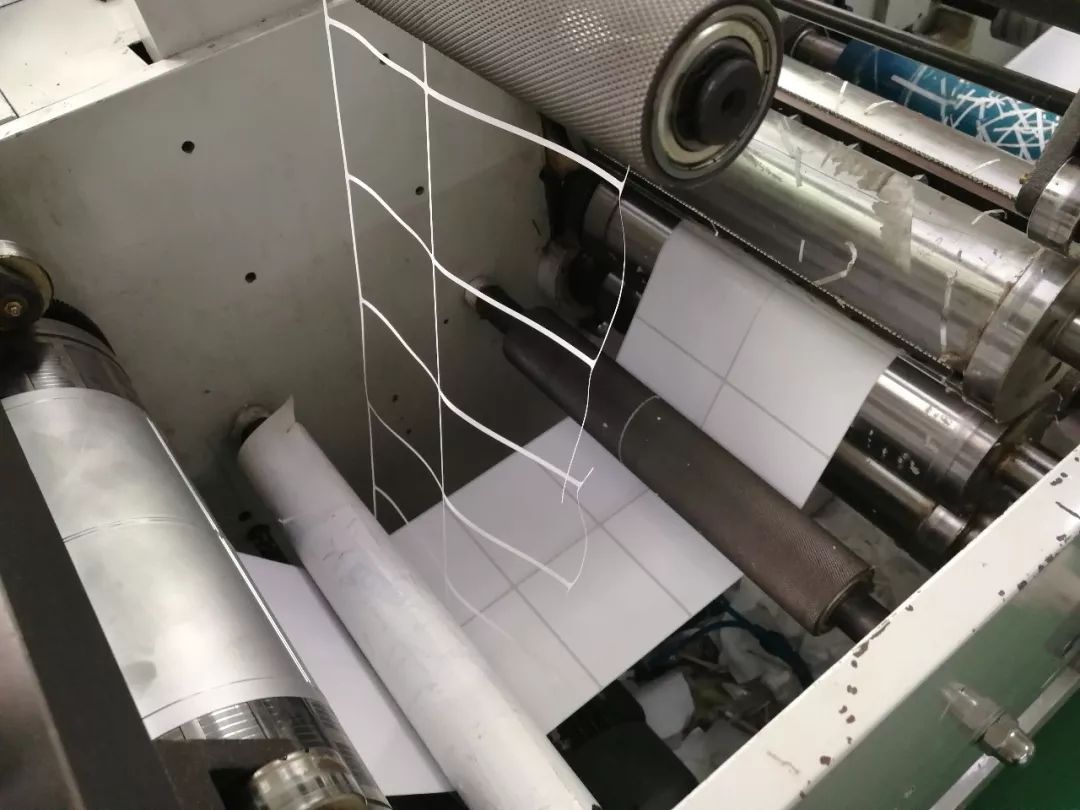

模切排废，既是不干胶生产过程中的主要工艺，也是问题频发的一个环节，其中排废断裂是比较常见的现象。一旦出现排废断裂，操作工人就不得不停机重新整理排废部，也因此导致生产率降低和原料耗损率升高。因此导致不干胶材料模切中排废断裂的原因有哪些，又该如何应对呢？

原料抗拉伸强度低

有些材料，例如光粉纸（又名镜面铜版纸），纸张纤维较短，相对比较脆弱，在模切排废过程中，排废边的抗拉伸强度低于设施的排废张力，因此就很容易断裂。

假如遇到此类情况，就需要尽可能减小设施的排废张力。假如设施的排废张力已经调到最低还是不能解决问题，因此就需要在前期工艺设计的时候，将排废边设计得宽一些，以保证模切过程中不会频繁出现排废边断裂情况。

目前市场上许多用于可变信息打印的标签都带有易撕虚刀线，有些不干胶加工企业受设施的局限性，不得不将虚线刀与边框刀放在同一个模切工位；再加上受成本与价格因素影响，排废边设计得非常细，通常只有1mm宽。这种模切工艺对标签材料的要求极高，稍有不慎就会导致排废边断裂，从而影响生产率。

工艺设计不合理或排废边过细

笔者建议不干胶加工企业，在条件允许的情况下，尽可能将易撕虚刀线与标签边框分开进行模切，这样不仅可以减少排废边断裂的频率，而且还可以大大提高模切速度。没有条件的企业则可以通过以下方式来解决这个问题。

(1)调整虚线刀的比例。通常来讲，虚刀线切口排列越密集越容易出现排废边断裂的问题。因此我们可以将虚线刀的比例调整一下，例如调整为2∶1（每隔1mm切开2mm）这样排废边断裂的几率就会大大降低。

(2)去掉虚刀线超出标签边框的部分。有许多模切版上虚线刀会排得比较长，超出标签边框，假如排废边又比较窄，因此虚线刀就会将本来就很窄的排废边又切断一部分，导致排废边易断。遇到这种情况，可以用整形锉将突出标签外边框的虚线刀锉掉，这样就可以大大提高排废边的强度，从而使排废边不容易断裂。

原料破口

不干胶材料破口也容易导致排废边断裂，这个问题比较容易发现，本文不多做赘述。需要注意的是，有些不干胶材料边缘破口比较小，并不容易发现，需要仔细观察才能发现。遇到此类问题，将不良材料剔除后再进行模切即可。

胶黏剂流动性过强或者涂胶量过大

不干胶材料中胶黏剂的涂布量对不干胶材料的模切性能有很大影响。一般在模切设施上，不干胶材料模切后并不是立即排废，而是要继续向前传送一段距离，到了排废工位才开始排废。假如胶黏剂涂布过厚，因此从模切工位到排废工位的传送过程中，胶黏剂会回流，导致已经切开的不干胶面材又粘在一起，从而造成排废边在拉起的时候因粘连而断裂。

一般来说，水溶性丙烯酸类胶黏剂的涂布量应该在18～22g/m2之间，而热熔胶的涂布量应该在15～18g/m2之间，超过这个范围的不干胶材料，排废边断裂的几率会大大增加。有些胶黏剂即使涂布量不大，但是由于其自身的流动性较强，也很容易导致排废粘连。

遇到此类问题可以先观察一下排废边与标签之间是否有比较严重的拉丝现象。假如拉丝现象比较严重，则说明胶黏剂涂布量较大或者是流动性较强，可通过在模切刀上涂一些硅油助剂，或者通过电热棒加热的方式来解决这个问题。硅油助剂可以有效地减缓胶黏剂回流的速度，而将不干胶材料加热可以使胶黏剂迅速变软，从而减小拉丝程度。
